詳情介紹：

說       明

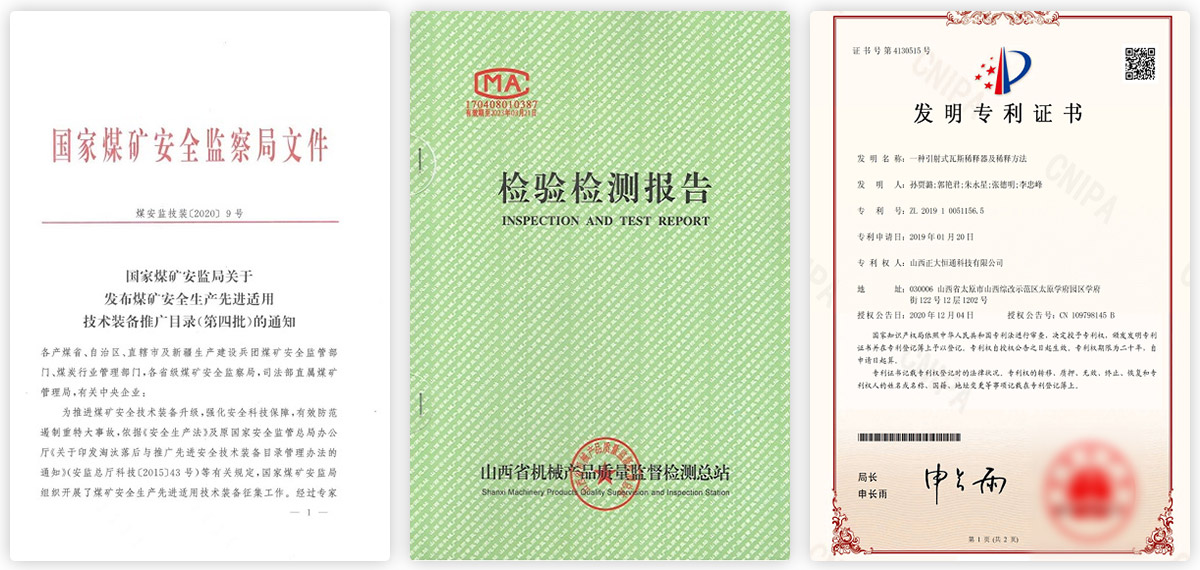

引射式瓦斯稀釋器，(又稱，壓風抽放引射器 ) 是我司根據煤礦井下現場實際情況而研發的新型煤礦先進技術裝備，現擁有發明專利，實用新型專利，外觀專利等多項專利；該裝備目前尚無相關國標標準及行業標準，為了確保規范生產，我司制定了企業標準，并已在標準處備案，作為生產和檢驗的依據，經山西省機械產品質量監督檢測總站檢驗，出具了檢驗報告，對外承擔法律責任；后經煤礦監察總局專家論證后，列入煤礦監察總局煤礦先進技術裝備推廣目錄 ( 第四批 )。煤安監技裝〔2020〕9 號文件。

產品概述

引射式瓦斯稀釋器(又稱壓風抽放引射器)，應用范圍很廣，它是一種無活動部件而且能產生高通風量的設備，它采用壓縮空氣或者蒸汽作動力，不帶電工作，不產生摩擦火花，節能、環保、綠色的一款產品，在有爆炸危險氣體環境中使用可靠。它使用壓縮空氣或者蒸汽為動力帶來的少量的高速氣流流經環形空腔，然后經喇叭管噴射而出，帶動大量的低速氣流流經噴射器，在噴射器內與壓縮空氣進行混合后，高速射出，因此“引射式瓦斯稀釋器”適用于危險性氣體的場合。通常應用于煤礦、隧道施工、狹窄工況環境下的通風和抽風等。另還可應用于化工塔、煉油廠、化工廠、壓力容器、冷卻和干燥系統。

工作原理

引射式瓦斯稀釋器是以“渦旋氣流增壓”的結構原理 , 以壓縮空氣作為能源 , 壓縮空氣進入一個徑向環形空間 , 而這個特殊的設計環形空間能使壓縮空氣得到膨脹 , 同時使流速提高。所以 , 在此作用下可產生低壓和負壓而進入設備的空腔。這樣 , 使壓縮空氣與誘導吸入的氣體混合之后在增壓管內擴散 ,然后以高速噴射出去。

產品特點

1、產品無需接電，采用礦用壓風作為動力源，引風效果好，效率高。2、產品設置有調節閥，供氣流量可通過調節閥實現調節。3、產品可在 0.75-1.60MPa 范圍內******、可靠運行。4、產品可以在有煤塵、水汽、霧氣的介質中連續長時間可靠運行。5、產品安裝方便，壓風氣源連接頭與煤礦常用高壓膠管接頭配套，停開機操作應簡單、快速。

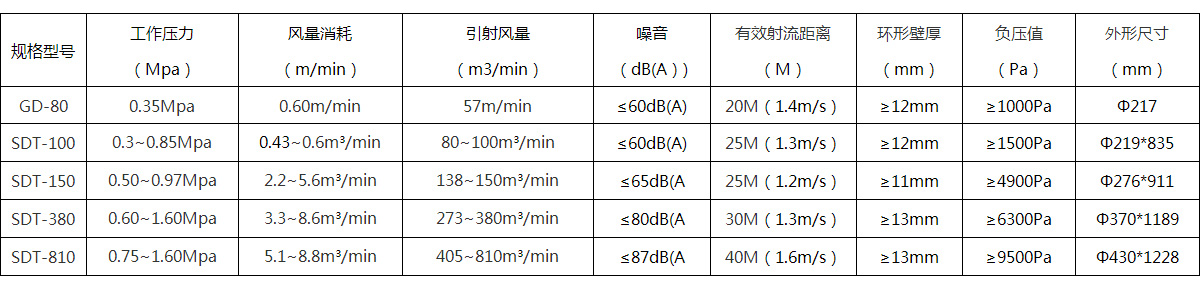

技術參數

應用領域

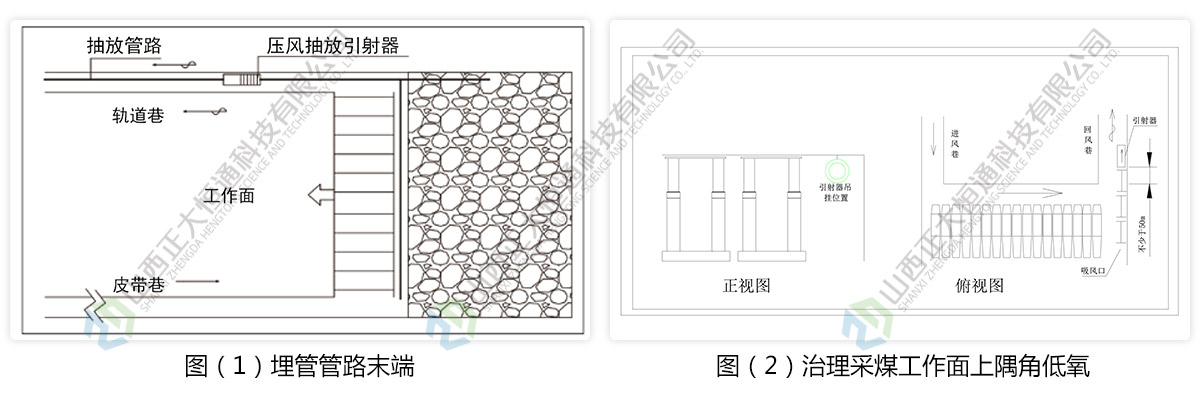

1）治理采煤工作面上隅角瓦斯的聚集或低氧

隨著機械化程度的提高，采煤工作面不斷加長，后退式采煤工作面上隅角瓦斯和聚集問題顯的越來越嚴重，來源于采空區的高濃瓦斯都集中在這里，因此形成了一個極為危險的區域，為了解決這個問題，可將壓風抽放引射器與瓦斯抽放系統相匹配，在瓦斯抽放管路中間或埋管管路末端加設壓風抽放引射器，輔助加強抽放管路的抽采，提高瓦斯抽采能力等，適合于采煤工作面上隅角瓦斯?jié)舛容^大的高瓦斯礦井使用。
該設備還可用于煤礦均壓滅火工程，保持防火密閉墻內外處于均壓狀態，避免由有害氣體涌出?；虿擅汗ぷ髅嫔嫌缃茄鯕鉂舛容^低的情況下，利用壓風抽放引射器產生的負壓，可以在工作面上隅形成負壓系統，增加通風量，提高氧氣濃度，************隱患。

2）壓風抽放引射器平衡密閉壓力

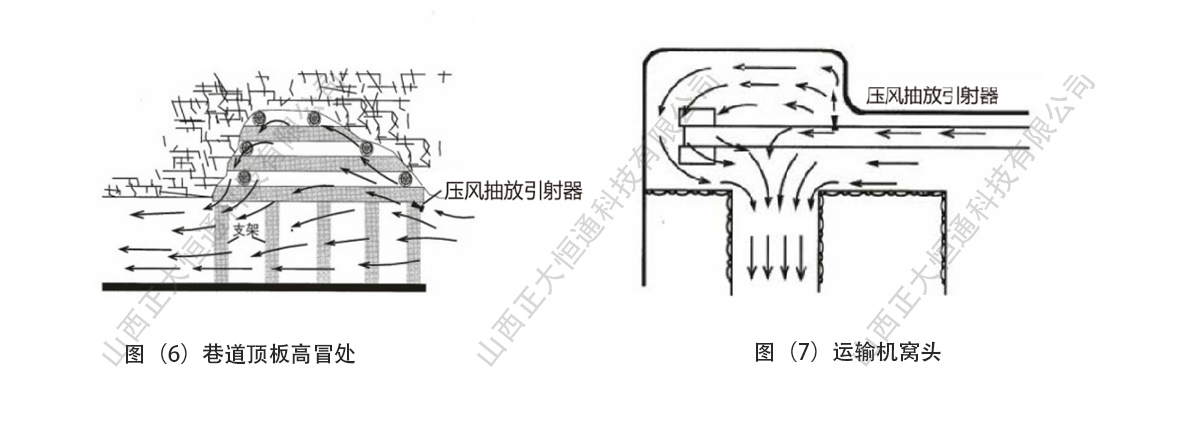

3）稀釋局部瓦斯積聚

在巷道掘進時，在主風流未能進入的死角，如運輸機窩頭，絞車房、材料庫和機   電硐室等，巷道斷面變化或拐角處，巷道頂板冒高處，常常積聚瓦斯，形成危險地帶，而壓風抽放引射器可有效地吹散此處的積聚瓦斯。

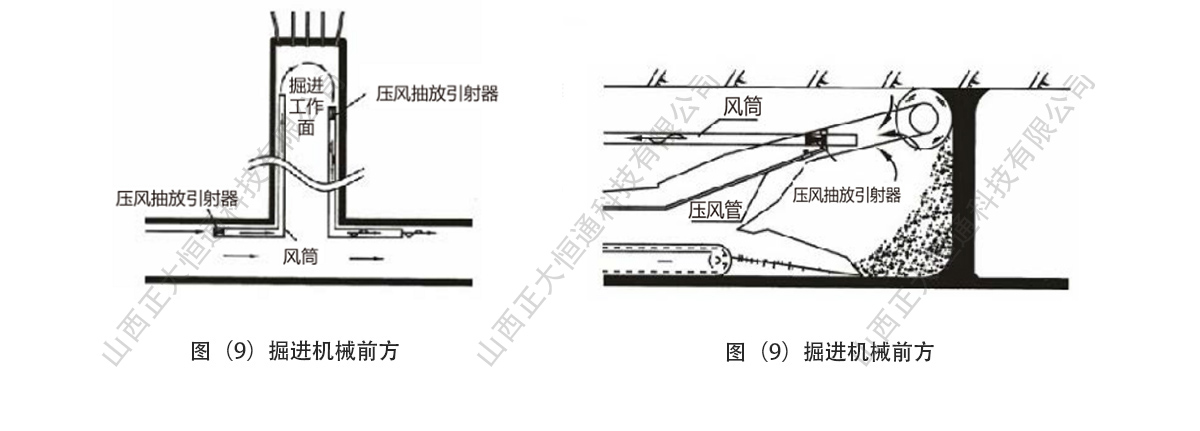

4）在煤巷掘進工作面的應用

短小巷道：由于壓風抽放引射器所具有的可靠******性，在確保瓦斯?jié)舛炔怀薜臈l件下，當短小巷道放炮落煤時，可利用它將瓦斯和煤塵很快排出作業區。機械化掘進：壓風抽放引射器除了固定安裝之外，也可安裝在機械上，吹散機械前方積聚的瓦斯或抽出機械前方四周帶有煤塵和瓦斯的氣體。

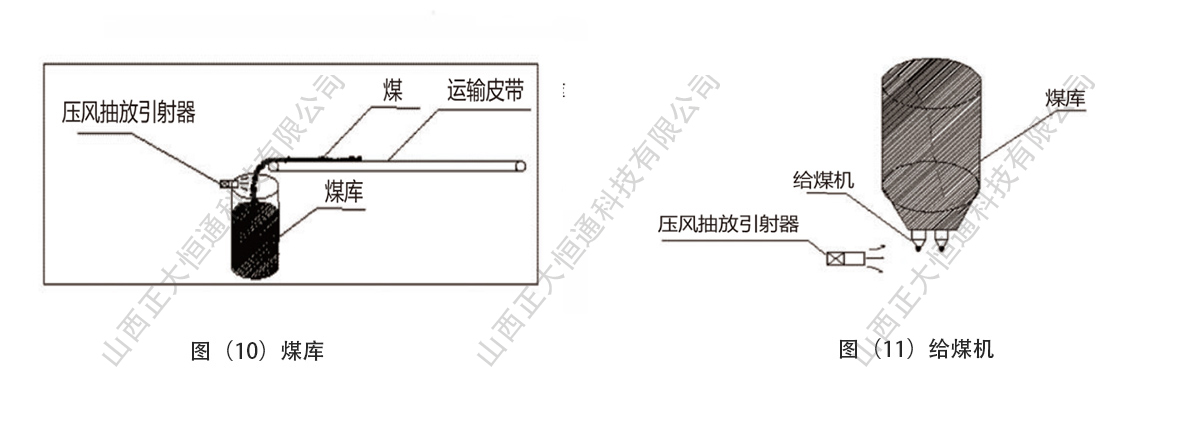

5）在煤庫與皮帶落煤處中間安設壓風抽放引射器，可替代局部通風機安裝前的眾多要求（專用開關、專用電纜、專用變壓器），本設備的動力源為壓風，操作簡單，易安裝，也可有效的排除有害氣體，防治瓦斯積聚。

6）當煤庫落煤口發生蓬堵現象時，可用壓風抽放引射器吹散蓬堵處積聚的瓦斯；當井下給煤機處瓦斯發生異常時，可加設壓風抽放引射器，能有效的吹散落煤自身所帶的瓦斯。
